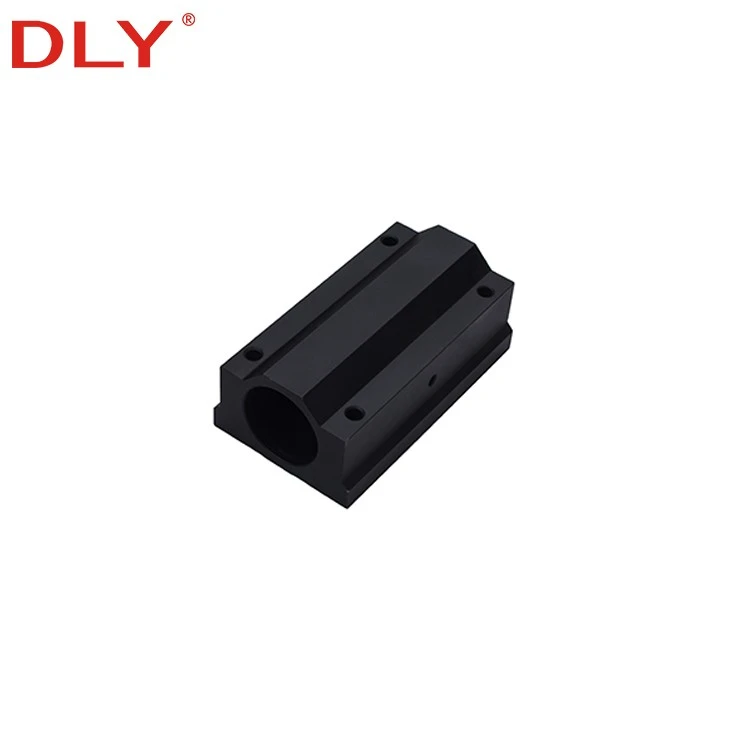

SCS-UU dan SCS-LUUadalah blok bantalan linier tertutup yang menggabungkan bantalan bola linier LM dengan wadah aluminium kompak. Poros melewati seluruh lubang bantalan yang tertutup, menciptakan unit pemasangan yang nyaman untuk memindahkan pelat, perlengkapan penentuan posisi, dan mekanisme mesin.

SCS-UU menggunakan housing dengan panjang-standar, sedangkan SCS-LUU menyediakan unit bantalan yang lebih panjang untuk instalasi yang memerlukan tapak pemasangan lebih besar. Seri lengkapnya mencakup diameter poros dari 6 hingga 60 mm, dengan data dimensi, rating beban, dan bantalan yang sesuai tersedia di bawah.

Blok dapat dipesan secara terpisah atau dilengkapi dengan poros bundar yang serasi. Lebih banyak ukuran dan konfigurasi poros tersedia diRentang poros linier DLY.

Blok Bantalan Linier Tertutup

Rumah SCS mengelilingi seluruh keliling bantalan linier. Struktur tertutup ini ditujukan untuk poros bundar yang dapat melewati seluruh blok. Tidak boleh dipasang pada rel yang ditopang terus menerus karena bagian bawah rumahan tidak memiliki bukaan untuk membersihkan penyangga rel.

Perumahan Terintegrasi

Bantalan linier LM dipasang di dalam rumah aluminium persegi panjang, sehingga menghilangkan kebutuhan untuk mengerjakan dudukan bantalan terpisah.

Lubang Pemasangan Atas

Empat lubang berulir di permukaan atas memungkinkan pelat bergerak atau komponen mesin dipasang langsung ke blok.

Pencocokan Ukuran yang Dapat Diganti

Setiap housing SCS berhubungan dengan bantalan LM dengan diameter poros nominal yang sama, sehingga menyederhanakan identifikasi model.

UU dan LUU

SCS.UU

Unit geser dengan panjang-standar untuk pelat pemasangan yang ringkas. Model tersedia untuk poros 6, 8, 10, 12, 13, 16, 20, 25, 30, 35, 40, 50 dan 60 mm.

SCS…LUU

Unit slide yang diperluas dengan dimensi L yang lebih panjang. Model tersedia untuk poros 8, 10, 12, 13, 16, 20, 25, 30, 35, 40, 50 dan 60 mm.

UU dan LUU mengidentifikasi panjang balok, bukan diameter poros. Misalnya, SCS20UU dan SCS20LUU keduanya cocok dengan poros 20 mm, namun blok LUU lebih panjang dan menggunakan jarak lubang pemasangan memanjang yang berbeda.

Ukuran

Gambar tersebut mengidentifikasi dimensi wadah, posisi tengah poros, dan susunan-lubang pemasangan. C dan B memiliki toleransi ±0,2 mm, sedangkan E dan h memiliki toleransi ±0,02 mm. Tanda 4-S1 dan 4-S2 menunjukkan empat posisi pemasangan.

SCS UU and SCS LUU Parameters

SCS-Spesifikasi UU

Dimensi dinyatakan dalam milimeter. C adalah rating beban dinamis dasar dan C0 adalah rating beban statis dasar. Berat adalah perkiraan berat satu unit slide lengkap.

Model	Poros Ø	T	h	E	W	L	F	G	B	C	K	S1	S2	L1	Bantalan	C (N)	C0 (N)
SCS6UU	6	6	9	15	30	25	18	15	20	15	5	M4	3.4	8	LM6UU	206	265
SCS8UU	8	6	11	17	34	30	22	18	24	18	5	M4	3.4	8	LM8UU	274	392
SCS10UU	10	8	13	20	40	35	26	21	28	21	6	M5	4.3	12	LM10UU	372	549
SCS12UU	12	8	15	21	42	36	28	24	30.5	26	5.75	M5	4.3	12	LM12UU	510	784
SCS13UU	13	8	15	22	44	39	30	24.5	33	26	5.5	M5	4.3	12	LM13UU	510	784
SCS16UU	16	9	19	25	50	44	38.5	32.5	36	34	7	M5	4.3	12	LM16UU	774	1180
SCS20UU	20	11	21	27	54	50	41	35	40	40	7	M6	5.2	12	LM20UU	882	1370
SCS25UU	25	12	26	38	76	67	51.5	42	54	50	11	M8	7	18	LM25UU	980	1570
SCS30UU	30	15	30	39	78	72	59.5	49	58	58	10	M8	7	18	LM30UU	1570	2740
SCS35UU	35	18	34	45	90	80	68	54	70	60	10	M8	7	18	LM35UU	1670	3140
SCS40UU	40	20	40	51	102	90	78	62	80	60	11	M10	8.7	25	LM40UU	2160	4020
SCS50UU	50	25	52	61	122	110	102	80	100	80	11	M10	8.7	25	LM50UU	3820	7940
SCS60UU	60	30	58	66	132	122	114	94	108	90	12	M12	10.7	25	LM60UU	4700	10000

SCS-Spesifikasi LUU

Model	Poros Ø	T	h	E	W	L	F	G	B	C	K	S1	S2	L1	Bantalan	C (N)	C0 (N)
SCS8LUU	8	6	11	17	34	58	22	18	24	42	5	M4	3.4	8	LM8LUU	274	392
SCS10LUU	10	8	13	20	40	68	26	21	28	45	6	M5	4.3	12	LM10LUU	372	549
SCS12LUU	12	8	15	21	42	70	28	24	30.5	50	5.75	M5	4.3	12	LM12LUU	510	784
SCS13LUU	13	8	15	22	44	75	30	24.5	33	50	5.5	M5	4.3	12	LM13LUU	510	784
SCS16LUU	16	9	19	25	50	85	38.5	32.5	36	60	7	M5	4.3	12	LM16LUU	774	1180
SCS20LUU	20	11	21	27	54	96	41	35	40	70	7	M6	5.2	12	LM20LUU	882	1370
SCS25LUU	25	12	26	38	76	130	51.5	42	54	100	11	M8	7	18	LM25LUU	980	1570
SCS30LUU	30	15	30	39	78	140	59.5	49	58	110	10	M8	7	18	LM30LUU	1570	2740
SCS35LUU	35	18	34	45	90	155	68	54	70	120	10	M8	7	18	LM35LUU	1670	3140
SCS40LUU	40	20	40	51	102	175	78	62	80	140	11	M10	8.7	25	LM40LUU	2160	4020
SCS50LUU	50	25	52	61	122	215	102	80	100	160	11	M10	8.7	25	LM50LUU	3820	7940
SCS60LUU	60	30	58	66	132	240	114	94	108	180	12	M12	10.7	25	LM60LUU	4700	10000

Memilih Blok yang Benar

Mulailah dengan diameter poros nominal, kemudian periksa selubung pemasangan yang tersedia dan kondisi beban. Memilih hanya berdasarkan diameter lubang dapat mengakibatkan-posisi lubang pemasangan yang salah atau dukungan yang tidak memadai untuk beban offset.

Diameter poros:nomor pada model SCS harus sesuai dengan diameter poros nominal.
Panjang pemasangan:periksa L dan C sebelum berpindah antara UU dan LUU.
Ketinggian instalasi:konfirmasikan h, F dan posisi-pelat bergerak dalam rakitan mesin.
Momen yang diterapkan:pertimbangkan jarak antara pusat beban dan poros, bukan hanya gaya vertikal.
Jarak blok:jarak yang lebih besar antara dua blok umumnya meningkatkan ketahanan momen tetapi meningkatkan panjang platform yang dibutuhkan.

Persyaratan Poros dan Pemasangan

Poros harus lurus, bersih dan kompatibel dengan bantalan bola linier bersirkulasi. Lendutan poros harus diperhitungkan bila poros hanya ditopang pada ujung-ujungnya, terutama bila rentang gerak atau beban yang diberikan bertambah.

Hapus gerinda dari ujung poros dan gunakan talang yang sesuai untuk mencegah kerusakan pada segel bantalan dan penahan bola.
Masukkan poros sejajar dengan lubang bantalan. Jangan memaksakan blok ke poros yang tidak sejajar.
Pasang penyangga poros tanpa memutar poros atau menimbulkan kesalahan paralelisme antara dua poros.
Pasang pelat bergerak menggunakan ulir pemasangan S1 yang ditentukan dan kencangkan sekrup secara merata.
Gerakkan rakitan melalui langkah penuh dan periksa hambatan lokal sebelum mengoperasikannya dengan daya.

Pelumasan dan Perawatan

Pelumas yang sesuai harus diaplikasikan pada sirkuit bola internal sebelum pengoperasian dan diisi ulang sesuai dengan jarak tempuh, kecepatan dan kondisi lingkungan. Permukaan poros harus tetap bebas dari serpihan, debu abrasif, dan kontaminasi kering.

Jika pergerakan menjadi tidak rata, periksa kesejajaran poros, kondisi pelumasan, kerusakan permukaan, dan kontaminasi sebelum mengganti bantalan. Meningkatkan torsi sekrup tidak akan memperbaiki susunan dua-poros yang tidak sejajar.

Aplikasi

Tabel penentuan posisi kecil

Penyesuaian mesin pengemasan

Perlengkapan inspeksi

Peralatan pencetakan dan pelabelan

Mekanisme gerak laboratorium

Rakitan otomasi umum

Pertanyaan Umum

T: Dapatkah blok SCS berjalan pada rel bundar yang didukung?

J: Blok SCS standar mempunyai wadah tertutup dan tidak dapat melewati penyangga rel yang kontinu. Biasanya digunakan dengan poros bundar yang struktur pendukungnya tetap berada di luar jalur perjalanan blok.

T: Apakah SCS20UU bisa diganti dengan SCS20LUU?

J: Kedua model cocok dengan poros 20 mm, namun dimensi L berubah dari 50 menjadi 96 mm dan jarak lubang-pemasangan C berubah dari 40 menjadi 70 mm. Oleh karena itu, pelat bergerak harus memiliki ruang yang cukup dan tata letak lubang yang benar.

T: Apakah model SCS menyertakan bantalan LM internal?

J: Unit geser SCS yang terdaftar dikonfigurasi dengan bantalan linier LM yang sesuai seperti yang ditunjukkan pada tabel spesifikasi. Konfirmasikan apakah unit rakitan lengkap atau persediaan-hanya perumahan diperlukan saat memesan.

Q: Apa yang dimaksud dengan S1 dan S2?

J: S1 mengidentifikasi empat lubang pemasangan berulir di bagian atas blok. S2 mengidentifikasi empat posisi lubang-pemasangan bawah yang ditunjukkan pada gambar dimensi.

T: Informasi apa yang diperlukan untuk konfirmasi model?

J: Berikan diameter poros, versi UU atau LUU yang diperlukan, jumlah blok, panjang poros, jarak penyangga, beban bergerak, dan dimensi pemasangan yang tersedia. Gambar disarankan untuk rakitan dua-poros atau beberapa-blok.
