Ikhtisar Produk
Panduan Linier Bantalan Rol DLY adalah komponen gerakan linier presisi yang dirancang untuk-peralatan beban berat, sumbu mesin-dengan kekakuan tinggi, dan gerakan linier yang stabil. Juga dikenal sebagai rel pemandu bantalan rol atau jalur pemandu rol, kereta ini menggunakan rol silinder sebagai elemen penggulung untuk mendukung kapasitas beban yang lebih kuat dan kekakuan yang lebih baik dibandingkan struktur pemandu tipe bola-banyaknya.
Struktur kontak rol cocok untuk peralatan mesin CNC, mesin gerinda, jalur produksi otomatis, robot industri, pengepres, mesin cetak injeksi, dan peralatan lainnya di mana rel pemandu harus menahan beban, getaran, benturan, dan gerakan berulang.
DLY memasok blok pemandu rol tipe flensa RDH persegi dan RDW. Panjang rel, jumlah blok, persyaratan pramuat, aksesori, dan jadwal pengiriman dapat dikonfirmasikan sesuai dengan struktur mesin, gambar pemasangan, dan kondisi aplikasi.

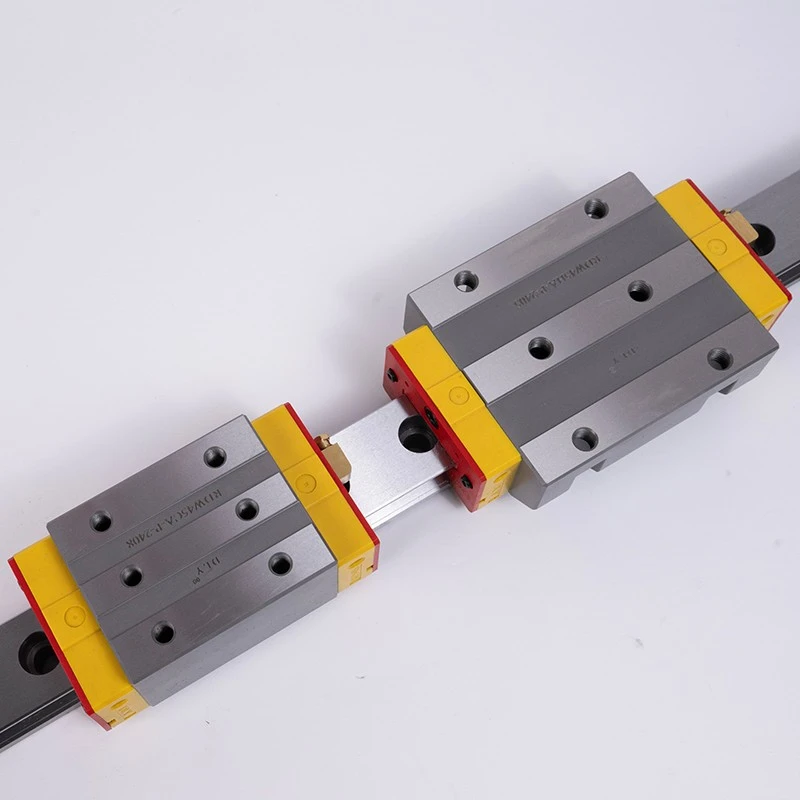

Rel panduan linier bantalan rol DLY dengan blok geser yang serasi.
Struktur Rol
Fitur utama dari panduan linier bantalan rol adalah struktur rol silindernya. Dibandingkan dengan bola baja, roller silinder menciptakan area kontak yang lebih besar dengan raceway. Desain kontak-garis ini membantu meningkatkan kekakuan dan dukungan beban, khususnya ketika sumbu mesin harus bekerja di bawah beban berat, gaya potong, beban tumbukan, atau beban momen.
Sistem rel pemandu rol mencakup rel pemandu kaku dan blok geser dengan rol yang disusun di dalam sistem sirkulasi. Elemen penggulung bergerak di sepanjang jalur rel dan memungkinkan balok bergerak dengan lancar sambil membawa beban dari berbagai arah.
Jalur pemandu roller biasanya dipilih ketika kekakuan tinggi dan ketahanan beban lebih penting daripada hanya mencapai gesekan rendah. Untuk otomatisasi tugas ringan-umum, panduan linier bola mungkin cukup. Untuk pusat permesinan, mesin gerinda, sistem gantri berat, dan peralatan industri, pemandu linier bantalan rol memberikan struktur pemandu yang lebih kaku.
Kontak Rol
Roller silinder menciptakan kontak garis dengan raceway, membantu meningkatkan kekakuan, kapasitas beban, dan ketahanan terhadap getaran.
Kontak Bola
Panduan jenis-bola menggunakan kontak titik dan biasanya dipilih untuk gerakan halus di banyak sistem otomasi umum.
Parameter Produk
Pemandu linier bantalan rol DLY dibuat dengan-rel baja paduan berkekuatan tinggi dan blok rol yang diperkeras. Jalur balap rel, struktur sirkulasi roller, desain pelumasan, dan kondisi pencocokan blok semuanya mempengaruhi performa akhir pengoperasian. Panjang rel dapat diproses sesuai dengan langkah mesin atau persyaratan gambar.
Parameter berikut merangkum informasi produk utama untuk konfirmasi model. Untuk aplikasi-beban berat atau-kekakuan tinggi, pramuat, arah pemasangan, jumlah blok, dan lingkungan kerja harus diperiksa bersama sebelum memesan.
| Nama Produk | Panduan Linier Bantalan Rol |
| Elemen Bergulir | Rol silinder |
| Bahan Rel Panduan | Baja paduan-berkekuatan tinggi, dikarburasi dan dikeraskan |
| Bahan Blok Rol | Rol baja paduan dengan permukaan yang mengeras |
| Struktur | Desain sirkulasi roller, kapasitas beban tinggi, preload opsional, tersedia blok tunggal atau ganda |
| Tipe Blok | Tipe persegi RDH / tipe flensa RDW |
| Pilihan Warna | DLY merah-skema warna blok penggeser kuning atau semua-opsi hitam; lapisan rel pemandu berlapis perak metalik atau hitam- |
| Aksesoris | Penutup debu, alur pelumasan, sekrup pemasangan, penutup ujung opsional, atau selongsong pelindung |
| Panjang Rel | Panjang khusus sesuai dengan stroke mesin atau persyaratan gambar |
| Waktu Pengiriman | Biasanya 7-20 hari setelah konfirmasi pesanan, tergantung model, panjang, jumlah dan kondisi stok |
Model RDH dan RDW
Panduan linier bantalan rol DLY tersedia dalam struktur blok tipe RDH persegi dan tipe flensa RDW. Blok RDH cocok untuk struktur mesin kompak yang memerlukan kekakuan tinggi, panduan akurat, dan dukungan beban yang kuat. Blok flensa RDW memberikan permukaan pemasangan yang lebih luas dan dapat dipilih ketika platform bergerak memerlukan dukungan yang lebih kuat atau pemasangan sisi atas yang lebih mudah.
Model RDH yang tersedia meliputi RDH25CA, RDH30CA, RDH35CA, RDH45CA, RDH55CA dan RDH65CA. Model RDW yang tersedia meliputi RDW25CA, RDW30CA, RDW35CA, RDW45CA, RDW55CA, dan RDW65CA. Model akhir harus dikonfirmasi berdasarkan beban, panjang rel, jumlah blok, pramuat, dan gambar pemasangan.
Gambar dimensi panduan linier bantalan rol RDH.
Catatan Pemilihan Model
Gambar dimensi RDH dapat digunakan sebagai acuan untuk pengecekan tinggi balok, lebar rel, posisi lubang pemasangan dan ruang pemasangan. Untuk proyek pengganti, penandaan rel dan model blok yang ada harus diperiksa sebelum konfirmasi.
Untuk desain peralatan baru, harap konfirmasi arah muatan, panjang rel, jumlah blok, persyaratan pramuat, dan lingkungan kerja sebelum memilih tipe RDH atau RDW.
Fitur Produk
Panduan linier bantalan rol dipilih ketika sumbu gerak memerlukan dukungan yang lebih kuat di bawah beban. Struktur kontak roller silinder membantu meningkatkan area kontak antara elemen rolling dan raceway, meningkatkan dukungan beban dan mengurangi deformasi selama pengoperasian.
Produk ini cocok untuk sumbu mesin yang perlu menahan gaya potong, beban tumbukan, percepatan, perlambatan, atau beban momen. Preload opsional dapat digunakan untuk meningkatkan kekakuan dan mengurangi jarak bebas ketika aplikasi memerlukan kekakuan yang lebih tinggi.
Rel pemandu bantalan rol DLY dapat dilengkapi dengan blok dan aksesori yang sesuai. Pelumasan yang tepat, perlindungan debu, dan pemasangan yang benar penting untuk menjaga kelancaran dan-kinerja servis jangka panjang.
Kapasitas Beban
Rol silinder memberikan area kontak yang lebih besar dan dukungan beban yang lebih kuat dibandingkan struktur bola{0}}kontak titik.
Kekakuan
Struktur-rol kontak garis membantu mengurangi deformasi elastis akibat gaya pemesinan dan beban momen.
Stabilitas
Struktur rel dan blok yang kaku mendukung gerakan yang stabil dalam kondisi kerja{0}}tugas berat dan kekakuan{1}}tinggi.
Bidang Aplikasi
Panduan linier bantalan rol banyak digunakan pada peralatan yang membutuhkan kekakuan tinggi, posisi stabil, dan dukungan beban yang kuat. Di pusat permesinan CNC, mesin milling, dan mesin gerinda, jalur pemandu roller membantu mendukung sumbu umpan di mana gaya pemotongan dan kontrol getaran penting untuk akurasi pemesinan dan kualitas permukaan.
Dalam jalur produksi otomatis dan sistem robot industri, rel pemandu linier roller dapat mendukung platform pergerakan berat, sistem gantri, unit penanganan material, dan mekanisme penentuan posisi. Kekakuan dan kapasitas bebannya membantu menjaga kestabilan gerakan selama akselerasi dan deselerasi berulang.
Rel pemandu bantalan rol juga cocok untuk mesin press, mesin cetak injeksi, peralatan otomasi besar, dan-sistem tugas berat lainnya. Aplikasi ini biasanya memerlukan ketahanan yang lebih kuat terhadap beban benturan, defleksi platform, dan-keausan pengoperasian jangka panjang.
CNC dan Peralatan Mesin
Pusat permesinan, gerinda, mesin penggilingan, dan{0}}sumbu mesin tugas berat memerlukan kekakuan, ketahanan terhadap getaran, dan gerakan pengumpanan yang stabil.
Otomatisasi Tugas Berat-
Robot industri, sistem gantry, jalur transfer, mesin press, dan peralatan cetakan injeksi memerlukan dukungan beban yang kuat dan pengoperasian yang andal.
Tampilan Produk
Gambar berikut menunjukkan rel pemandu linier bantalan rol DLY, balok geser, detail permukaan rel, dan tampilan balok yang berbeda. Gambar disusun dalam area tampilan kompak untuk menjaga halaman produk tetap bersih sekaligus menjaga informasi visual asli.
Tampilan dekat-blok dan rel pemandu roller.
Rel pemandu rol dan tampilan blok.
Semua-opsi blok pemandu rol hitam.
Rel pemandu roller dengan dua blok yang serasi.
Rel pemandu bantalan rol dan set blok.
Panduan Seleksi
Panduan linier bantalan rol yang benar harus dipilih berdasarkan beban, panjang rel, jenis blok, jumlah blok, beban awal, persyaratan akurasi, dan arah pemasangan. Untuk proyek penggantian, penandaan rel yang ada, model blok, dan dimensi pemasangan harus diperiksa sebelum mengonfirmasi model baru.
Jika sumbu membawa platform yang berat atau memiliki beban momen yang besar, mungkin diperlukan dua balok atau beberapa balok pada satu rel. Jika mesin bekerja di bawah getaran, benturan, atau gaya pemotongan yang berat, kualitas permukaan pramuat dan pemasangan harus dipastikan dengan cermat.
Untuk lingkungan yang berdebu, lembap, atau{0}}banyak serpihan, penutup debu, metode pelumasan, selongsong pelindung, dan pelindung permukaan rel juga harus dipertimbangkan. Gambar direkomendasikan saat memastikan panjang rel, posisi lubang, dan jumlah balok.
Informasi untuk Konfirmasi Model
Harap berikan model, panjang rel, jenis blok, jumlah blok, tingkat akurasi, persyaratan pramuat, arah pemasangan, dan aplikasi. Gambar disarankan untuk konfirmasi lebih cepat.
Manufaktur dan Kualitas
DLY berfokus pada jalur pemandu linier, sekrup bola, poros linier, dan komponen gerak linier terkait. Perusahaan ini didirikan pada tahun 2005 dan memiliki pengalaman dalam pemrosesan rel panduan, penggilingan slider, perlakuan panas, perakitan dan inspeksi.
Untuk pemandu linier bantalan rol, kualitas pemesinan jalur balap, kelurusan rel, pergerakan blok, dan kondisi pelumasan semuanya perlu diperiksa sebelum pengiriman. DLY mendukung konfirmasi model,-pemeriksaan panjang rel berbasis gambar, pencocokan blok, dan inspeksi pengiriman.
Untuk aplikasi khusus, detail seperti pramuat, perawatan permukaan rel, penutup pelindung, metode pelumasan, sekrup pemasangan, dan lingkungan pengoperasian harus dikonfirmasi sebelum produksi. Hal ini membantu mengurangi masalah instalasi dan mendukung kinerja yang stabil setelah perakitan.
Pengemasan dan Pengiriman
Pemandu linier dengan bantalan rol biasanya lebih berat dibandingkan pemandu bola-berukuran kecil standar, terutama bila relnya panjang atau beberapa balok dipasang bersamaan. Kemasan yang sesuai harus dipilih berdasarkan panjang rel, jumlah blok, dan metode transportasi.
Waktu pengiriman normal biasanya 7-20 hari setelah konfirmasi pesanan. Jadwal pengiriman akhir bergantung pada model, panjang rel, kuantitas, kondisi stok, dan persyaratan pemrosesan khusus. Untuk rel panjang dan pesanan berat, pengiriman laut biasanya digunakan untuk transportasi yang lebih aman dan ekonomis.
Untuk mengonfirmasi penawaran, harap berikan model rel panduan, panjang rel, jenis blok, jumlah blok, tingkat akurasi, persyaratan pramuat, aplikasi, dan jumlah pesanan. Jika gambar atau nomor model saat ini tersedia, DLY dapat memeriksa model pengganti dan dimensi pemasangan dengan lebih akurat.
Pertanyaan Umum
Q1: Apa yang dimaksud dengan panduan linier bantalan rol?
Panduan linier bantalan rol adalah jalur pemandu yang menggunakan rol silinder sebagai elemen penggulung. Dibandingkan dengan pemandu tipe bola-, struktur kontak roller memberikan area kontak yang lebih besar dan kekakuan yang lebih tinggi.
Q2: Apa perbedaan antara pemandu linier bantalan rol dan pemandu linier bola?
Panduan linier bantalan rol lebih cocok untuk beban berat, kekakuan tinggi, dan ketahanan getaran. Panduan linier bola biasanya dipilih untuk gerakan yang lebih halus, gesekan yang lebih rendah, dan aplikasi otomatisasi umum.
Q3: Model pemandu rol apa yang disediakan DLY?
DLY memasok blok pemandu roller tipe RDH persegi dan RDW tipe flensa, termasuk RDH25CA ke RDH65CA dan RDW25CA ke RDW65CA.
Q4: Bisakah panjang rel disesuaikan?
Ya. Panjang rel dapat dipotong sesuai dengan gambar, langkah mesin, atau persyaratan pemasangan.
Q5: Informasi apa yang diperlukan untuk kutipan?
Harap berikan model, panjang rel, jenis blok, jumlah blok, tingkat akurasi, persyaratan pramuat, aplikasi dan kuantitas. Gambar atau model sampel terkini berguna untuk konfirmasi yang lebih cepat.
Q6: Berapa waktu pengirimannya?
Waktu pengiriman normal biasanya 7-20 hari setelah konfirmasi pesanan. Waktu pengiriman akhir tergantung pada model, panjang rel, kuantitas dan kondisi stok.
Produk Terkait
Untuk kebutuhan beban, kekakuan dan pemasangan yang berbeda, DLY juga menyediakan panduan linier standar, panduan linier beban berat, panduan roller RD, dan blok linier yang cocok. Produk yang sesuai dapat dikonfirmasikan berdasarkan beban, akurasi, ruang pemasangan, dan kondisi kerja.
- Panduan Linier- opsi rel panduan dan blok standar untuk sistem gerak industri.
- Panduan RD Square- Panduan roller seri DLY RD dengan opsi blok RDH dan RDW.
- Panduan Linier Beban Berat- opsi panduan untuk persyaratan beban dan kekakuan yang lebih tinggi.
- Blok Linier- mencocokkan blok geser untuk sistem rel panduan linier.
Hubungi DLY untuk Pemilihan Panduan Linier Bantalan Rol
Menyediakan model rel, panjang, jumlah blok, persyaratan pramuat dan gambar, dan DLY akan membantu memastikan rel panduan linier bantalan rol dan set blok yang sesuai.
